תיאור מוצרים

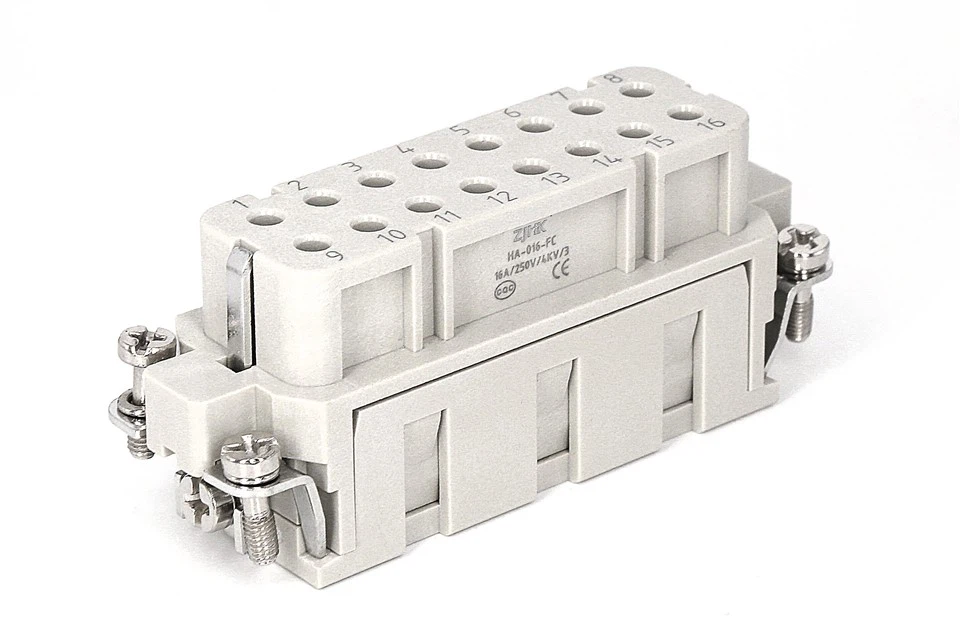

HA-016-FC
HA-016-FC היא מעין סדרת המחברים הכבדים של HA הכוללת סיום מסוף קרימפ המספק ביצועים חשמליים יציבים ללא חימום. המפרק חזק ועמיד בפני רעידות קשות, זעזועים, טמפרטורה מוגברת וקורוזיה, מה שהופך אותו לאידיאלי עבור סביבות תעשייתיות קשות. מדורג ב-16 A, הוא משרת יישומי אריזה, טקסטיל, אוטומציה וכוח רוח.
מפרט טכני
מפרטים
DIN EN 60 664/DIN EN 61 984
מספר אנשי קשר
16
נוכחי מדורג
16A
מתח מדורג
250V
מתח אימפולס מדורג
4kV
דרגת זיהום
3
דרגת זיהום2 גם
16A 230/400V 4kV 2
מתח מדורג Acc.to UL Csa
600V
התנגדות בידוד
גדול או שווה ל-1010Ω
חוֹמֶר
פוליקרבונט
הגבלת טמפרטורה
-40 מעלות ...+125 מעלות
דליקות בהתאם ל-UL94
V0
חיי עבודה מכניים-מחזורי הזדווגות
גדול או שווה ל-500
אנשי קשר
חוֹמֶר
סגסוגת נחושת
מִשׁטָח
קשה-כסף/קשה-זהבמְצוּפֶּה
צור קשר עם התנגדות
פחות או שווה ל-1mΩ
מסוף בורג
מד חוט
0.14-4.0 מ"מ
AWG
26-12
תהליך פרודוקטיבי
תוספות מסוף לחיצה אלה מיוצרות בקווים אוטומטיים-מלאים. בתי הפלסטיק מיוצקים-בבית-בבית על מכבשי סרוו-, מחזיקים בסובלנות מקומית בטווח של ±0.01 מ"מ. מיד לאחר היציקה, קיבועי הפלדה המשולבים מעובדים בצד- באותו מתקן, מה שמבטיח שלמות תפקודית מלאה. תהליך ההגדרה-היחיד מספק יכולת חזרה ברמת-מיקרון ועקביות-לחלק{12}}לחלקה.
מדורג נוכחי
האיור מימין מספק את מפרטי הדירוג הנוכחיים עבור סדרת HA-016-MC שלנו. השוואה עם דגמים מקבילים מראה שה-HA-016-MC שומר על קיבולת זרם מתונה בתנאי הפעלה זהים, וממצב אותו כפתרון מאוזן ליישומים סטנדרטיים.
תצוגה מקיפה

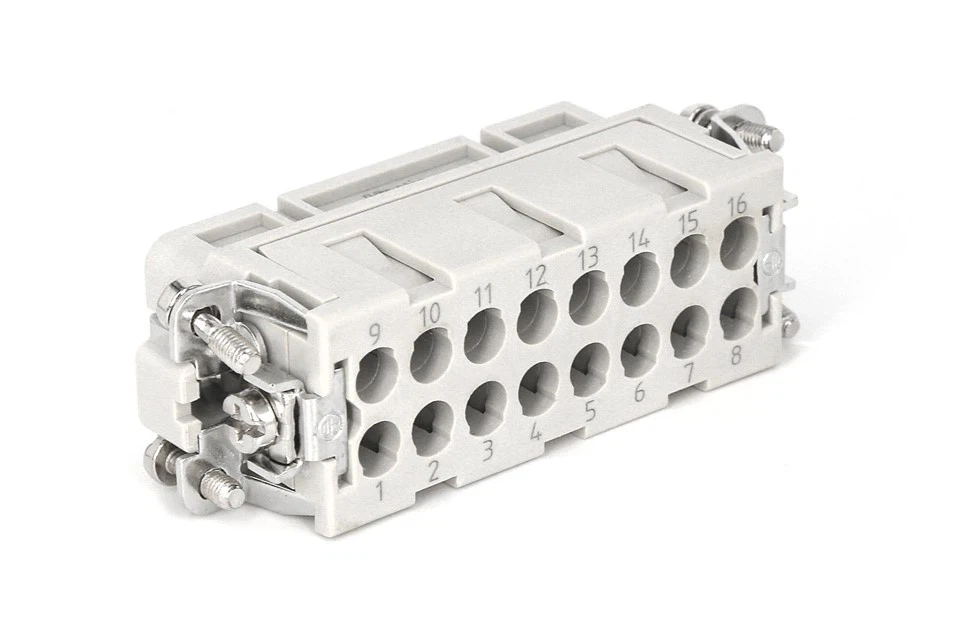

צד של סדרת 16 פינים
המוצר כולל תאי סיום ברצף מספרי להקצאת פינים מדויקת. סיכות הקרמפ הזכריות המתאימות ננעלות היטב במקומן על ידי מנגנון שמירה פנימי משולב. בנוסף, רכיבי המתכת הצדדיים והברגים שלהם מורכבים באמצעות שילוב של-מכונות אוטומטיות בתוך הבית ותהליכים ידניים.
תוספות זכר ונקבה של קרימפ HA-016
התמונה מציגה זוג תואם של תוספות זכר ונקבה. שניהם דורשים שימוש בסיכות קרימפ נפרדות. המבנה הבולט באופסט בצד משמש כתכונה מקטבת למניעת התאמה לא נכונה. בהשוואה לשיטות חיבור אחרות, סיום הלחיצה מציע יציבות ואמינות מכאניות מעולות.
אנשי הקשר של ה-CRIMP התואמים
מגע זכר מצופה כסף 16A
מצופה כסף נקבה 16A
מגע זכר מצופה זהב 16A
מצופה זהב 16A נקבה
ציוד ייצור ובדיקה
אוטומציה מדויקת לאיכות מעולה
מיוצרים על קו יציאה-של האורות, תוספות מסוף הלחיצה משיגות יכולת חוזרת-מובילה. פינים מוליכים מותאמים-לחוץ לגוף הפלסטיק בטווח של ±0.01 מ"מ, ברגי נירוסטה-נשלטים במומנט-בשתי שורות הליבה באותו מחזור, ומעטפת המתכת ולוחית הצד מורכבים בנקישה-ללא התערבות ידנית. רצף הכל-ב-אחד מחזיק בסובלנות רמת-מיקרון ומספק הומוגניות-לחלק{13}}לחלקה.
בדיקת עליית טמפרטורת DC
בדיקה זו עוקבת אחר טמפרטורת המוליך תחת עומס כדי לקבוע קיבולת זרם בטוחה. ככל שהזרם עולה, חימום התנגדות גורם לעליית טמפרטורה, ומפחית את עוצמת הקול. ההערכה לוקחת בחשבון את גודל המוליך, תנאי הסביבה ותכונות תרמיות כדי לקבוע מגבלות הפעלה בטוחות ולמנוע התחממות יתר במערכות חשמל.
תרחישי יישום
המחברים הכבדים- שלנו בנויים לעמוד בתנאים הקיצוניים של תבניות רצים חמות ומערכות אקסטרוזיה. תוכנן לעמוד בפני טמפרטורות גבוהות, זרמים גבוהים ורטט מתמשך, הם שומרים על פעולה יציבה באמצעות אטימה חזקה וחומרים עמידים- בפני קורוזיה המונעים חדירת מזהמים. הנדסת הדיוק שלהם מבטיחה תאימות מלאה לרכיבים הסטנדרטיים-תעשייתיים של Harting, ILME ו-TE, ומספקת העברת כוח ואותות מהימנים כדי למקסם את העמידות והיעילות התפעולית בתהליכים קריטיים.
בתעשיות הרצים החמים>>
מחברים כבדים ממלאים תפקיד קריטי במכונות אריזה, ומספקים כוח והעברת אותות חיוניים לקווי ייצור-במהירות גבוהה. העיצוב החזק שלהם מבטיח ביצועים אמינים בסביבות תובעניות, תומכים ביישומים כגון ציוד מילוי ומערכות אוטומטיות לאיטום קרטון. עם יכולת נשיאת זרם- גבוהה, עמידות בפני פגיעות והגנה מפני אבק ולחות, מחברים אלה שומרים על בטיחות תפעולית באזורים רגישים כמו מזון ואריזות תרופות. יתר על כן, העיצוב המודולרי וההנדסה המדויקת שלהם עוזרים למזער את זמני השבתה ובזבוז חומרים, משפרים את יעילות הייצור הכוללת ואת העלות האפקטיבית-.
במכונות האריזה>>
ביצועים גבוהים
סדרה מודולרית להעברת אותות
מחברים כבדים כוללים עיצוב מודולרי המשלב כוח, אותות והעברת נתונים במארז אחד. זה מפשט את החיווט, תומך בתצורה גמישה ומאפשר הרחבת מערכת קלה עבור אוטומציה תעשייתית ומכונות הדפסה.
להציג יותר
שיפור יעילות הארון עם מחברים מודולריים
היישום של מחברים-כבדים בארונות ממנף את העיצוב המודולרי שלהם כדי לייעל את היעילות והגמישות. זה מאפשר פריסות מותאמות אישית המשלבות סוגי מגעים שונים, מזרזות את החיווט, מאפשרות הגדרה מחדש קלה ופישוט הליכי התחזוקה.
להציג יותר
רמות הגנה מותאמות אישית
מחברים-כבדים כוללים מבנה מודולרי המאפשר רמות הגנה מותאמות אישית עבור סביבות קשות. עיצוב זה מאפשר לאותה מסגרת מחבר להצטייד באטמים, מנעולים וקונכיות שונים, מה שמבטיח ביצועים אמינים ביישומים החשופים ללחות, אבק וקורוזיה כימית.
להציג יותר
פרופיל חברה
ZJHKהיא חברה מובילה בתחום המחברים-כבדים. מוצריה מכסים סדרות מרובות כגון HA ו-HE, המכסים תחומים רבים כגון אוטומציה תעשייתית ואנרגיה חדשה, כדי לענות על צרכי חיבור מגוונים. עם איכות הליבה התחרותיות שלה, היא עברה את הסמכת מערכת ניהול האיכות ISO9001, ומוצריה קיבלו מספר אישורים בינלאומיים סמכותיים כגון UL ו-CQC כדי להבטיח בטיחות ואמינות ולהתאים לדרישות הגישה לשוק העולמי. עם היתרונות של קטגוריות מוצרים מלאות ואיכות יציבה, ZJHK הגדילה בהתמדה את ביצועי המכירות שלה. בעתיד, ZJHK תמשיך לעבוד קשה כדי לספק תמיכה חזקה יותר לפיתוח האיכותי- של תעשיית הדפוס.
130+
חברים פעילים
83+
מדינות ייצוא
20+
תערוכות שנתיות
13+
שנות ניסיון
הסמכה מורשית
אישורי UL
הרוב המכריע של קו מוצרי התוספות שלנו עבר בהצלחה את הבדיקות הקפדניות הנדרשות לאישור UL.
אישורים שונים
אנו יכולים לספק-פתרונות נקודתיים עבור בדיקות אוטומטיות, מיון ומכשירי בדיקה אוטומטיים בשילוב עם מוצרי מערכת ברמת החבילה-
בעיה נפוצה
האם נוכל להשתמש בחלק הזכרי של HDC שתואם את חלק הנקבה של הארטינג? או חלק נשי התאמה חלק זכר?
קללה אנחנו יכולים להתאים להארטינג בצורה מושלמת.
אילו שיטות הובלה יש לך?
הזמנות קטנות יישלחו על ידי DHL, UPS, TNT, Fedex, Aramex.
האם אני יכול לשים לוגו משלי על המוצר?
כַּמוּבָן. אנחנו היצרן, ניתן לסמן את המוצר בלוגו ייחודי.
אם יש בעיה באיכות המוצר, איך לפתור אותה?
אנו מספקים 12 חודשים אחריות, אם יש בעיה כלשהי באיכות, אנו נזכור את הסחורה ונחליף אותם בזמן.
