תיאור מוצרים

HA-016-F

סדרת HA-016 כוללת עיצוב חוסך מקום-עם 16 מגעים מסודרים היטב והארקה צדדית-. כפי שמוצג באיור השמאלי, מחברים אלה משתמשים בפינים מצופים כסף עבור מוליכות אופטימלית.

זמין בגרסאות לא ממותגות לתאימות רחבה, פתרון קומפקטי זה ממקסם את יעילות החלל מבלי לפגוע באמינות התפעולית.

20250811110600

מפרט טכני

מפרטים

DIN EN 60 664/DIN EN 61 984

מספר אנשי קשר

נוכחי מדורג

16A

מתח מדורג

250V

מתח אימפולס מדורג

4kV

דרגת זיהום

דרגת זיהום2 גם

16A 230/400V 4kV 2

מתח מדורג Acc.to UL Csa

600V

התנגדות בידוד

גדול או שווה ל-10¹⁰Ω

חוֹמֶר

פוליקרבונט

הגבלת טמפרטורה

-40 מעלות ...+125 מעלות

דליקות בהתאם ל-UL94

חיי עבודה מכניים-מחזורי הזדווגות

גדול או שווה ל-500

אנשי קשר

חוֹמֶר

סגסוגת נחושת

מִשׁטָח

מצופה זהב-קשה/קשה-כסף

צור קשר עם התנגדות

פחות או שווה ל-1mΩ

מסוף בורג

מד חוט

1.0-2.5 מ"מ

AWG

18-14

מומנט הידוק

0.5 ננומטר

היתרונות של המוצרים שלנו

המחברים שלנו מיוצרים על פי נורמות תעשייתיות מחמירות תוך מתן פתרונות הנדסיים מותאמים אישית עבור יישומים מיוחדים. מתוכננים עבור יכולת פעולה הדדית חלקה, הם שומרים על תאימות צולבת- עם שחקנים גדולים בתעשייה כגון Harting, ILME וקווי המוצרים של TE Connectivity. תהליך הייצור עומד בסטנדרטים עולמיים מחמירים, המעידים על הסמכות מרובות, כולל UL, EAC, UKCA, תאימות ל-RoHS, והסמכת מערכת ניהול איכות ISO 9001 - המבטיחה ביצועים יוצאי דופן וקבלה רגולטורית עולמית.

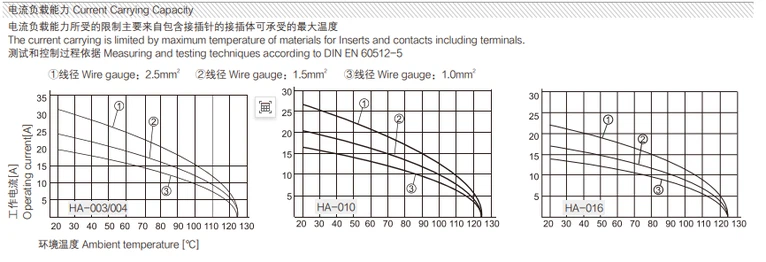

כושר נשיאה נוכחי

טמפרטורה לעומת זרם-יכולת נשיאה

זרם העבודה של סדרת HA-016 משתנה עם טמפרטורת הסביבה - טמפרטורות גבוהות יותר גורמות לקיבולת זרם נמוכה יותר. זה חל גם על תת-סדרת HA-016-F הקניינית שלנו, העוקבת אחר אותם מאפייני ביצועים תלויי טמפרטורה.

השפעת פריסת סיכות קומפקטית

אנו מתמחים בייצור נתבי CNC. קינון מכונות CNC, מכונות חיתוך פלזמה CNC, מכונות חריטה של מכונות חיתוך לייזר וכו'.

ציוד בדיקה

EDXRF Spectrometry: מדידת אלמנטים מרובה- מדויקת

ספקטרומטר פלואורסצנטי של קרני רנטגן מפזר אנרגיה.-

ספקטרומטר EDXRF (Energy Dispersive X-ray Fluorescence) הוא מכשיר אנליטי וזיהוי-בדיוק גבוה. עם התכונות הלא-הרסניות, המהירות והמדויקות שלו, הוא ממלא תפקיד משמעותי בתחומי הבדיקה התעשייתית והמחקר המדעי. מכשיר זה יכול להשיג ניתוח סינכרוני מרובה -אלמנטים של דגימות בצורות שונות כגון מוצק, אבקה ונוזל, עם טווח זיהוי המכסה מספר יסודות מנתרן (Na) ועד אורניום (U). במונחים של בקרת איכות, ספקטרומטר EDXRF יכול לקבוע במדויק את התוכן של רכיבי החומר, לזהות אלמנטים של טומאה ולהבטיח שהמוצרים עומדים בתקנים הרלוונטיים בתעשייה. בתחום המחקר והפיתוח, מכשיר זה מספק תמיכה אמינה בנתוני רכיבים לפיתוח חומרים חדשים ואופטימיזציה של תהליכים. הפעולה הפשוטה והניתוח המהיר שלו הופכים אותו לכלי אנליטי הכרחי בייצור תעשייתי מודרני ובמחקר מדעי.

פרספקטיבה מקיפה של מוצרים

החומר של חלק פלסטיק

מחשב מבית SABIC מספק תוספות מחברים חזקים,-עמידים בחום (125 מעלות) ומעכבי בעירה-(UL94 V-0) ליישומים תעשייתיים תובעניים.

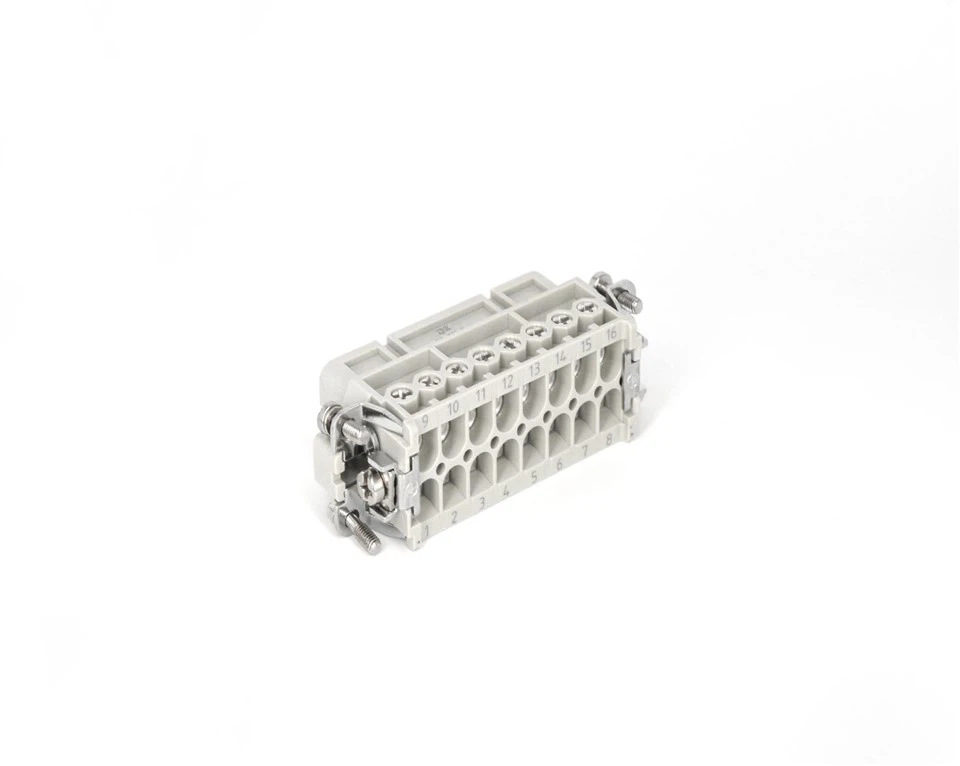

שיטת חיווט נוחה

חיבור 16-פינים עם מסוף בורג, מחווט מלמטה, המאפשר מד חיווט של 1-2.5 מילימטרים רבועים.

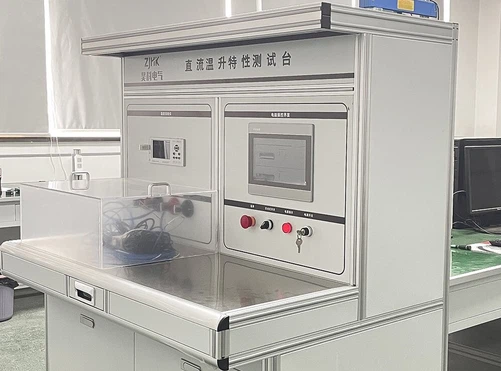

בדיקת עליית טמפרטורת DC

בדיקת עליית טמפרטורת DC-בדיוק גבוה: שיטות ויישומים

מערכת הערכת קיבולת נשיאת זרם-מוליכים קובעת במדויק זרמי פעולה בטוחים מקסימליים באמצעות ניתוח תרמי מקיף. כולל ספק כוח דיוק של 0-5000A DC (±0.5% דיוק) וניטור טמפרטורה של 16 ערוצים, הוא מבצע פרופיל תרמי בזמן אמת של מוליכים תחת עומס. המערכת משלבת הגנה משולשת מפני זרם יתר, מתח יתר והתחממות יתר עם<10ms response. IEC60512-5-2 compliant testing includes thermal cycling (-40°C to +125°C), corrosion resistance and mechanical stress validation. Designed for electrical components evaluation, it automatically generates standardized test reports for certification purposes.

מוצרים קשורים

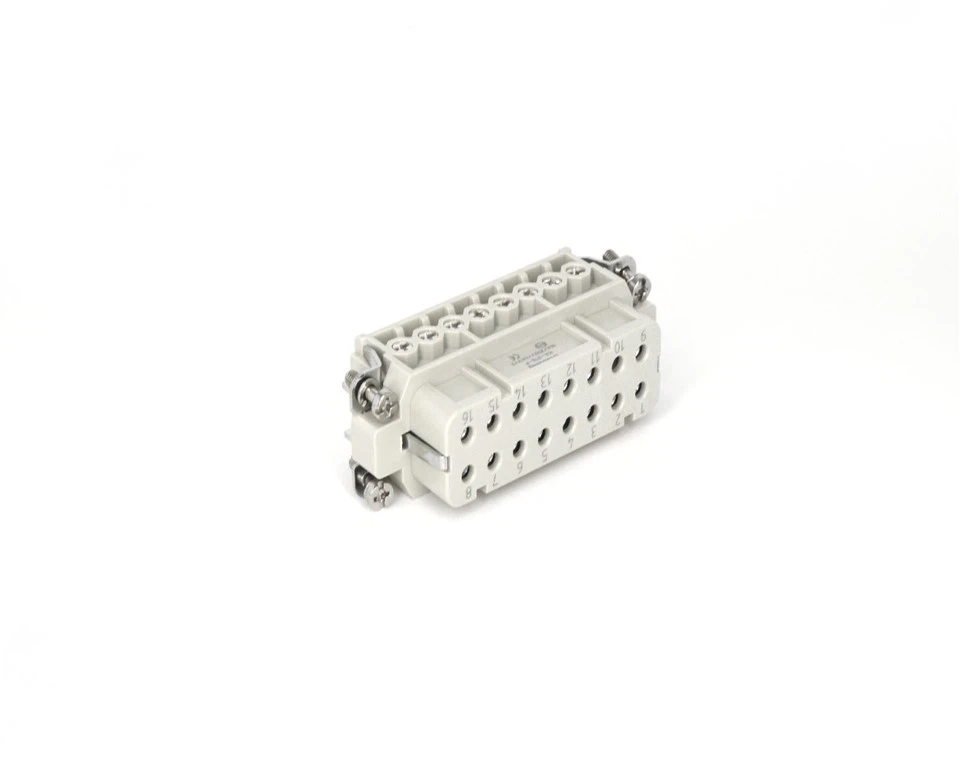

המוצר מצויד ב-16 פינים בציפוי כסף-קומפקטי, התואמים לסדרת הפינים הנשיים ומתאימים לתרחישים שונים.

מבט מלמעלה

במבט מלמעלה, ניתן לראות את כל תמונת המוצר, שהיא בדרך כלל אפור בהיר.

סט אחד של המחבר

מקרה נחיתת רובוט ניקוי מסחרי Cowers: פארק התוכנה הסלולרי של סין.

יישומים נרחבים

פרויקטי שיתוף פעולה של סדנת מכונות של Shanghai Jwell-

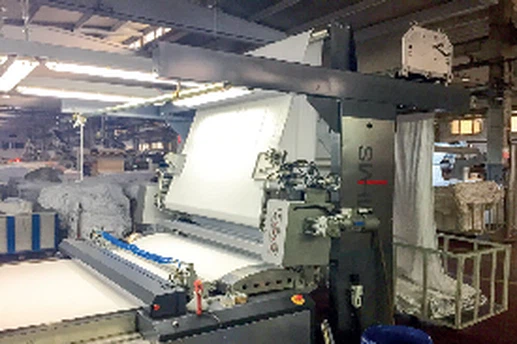

מכונות טקסטיל

מחברים כבדים מבטיחים העברת כוח/אות אמינה בתעשיות טקסטיל/דפוס, עם קיבולת זרם גבוהה-, הגנת IP68 ועמידות בפני רעידות להפחתת זמן השבתה בסביבות קשות.

ייצור כוח רוח

הוא מציע מודולי הפעל-ו-הפעל עבור תתי-מערכות מתח, בקרה ותתי-מערכות אחרות, בתוספת חיבורים אמינים במיוחד עבור מערכות משיכה ואותות, העונים על דרישות סביבה קיצוניות.

רכבת תחבורה

HAOKE ELECTRIC מספק-מחברים כבדים-בעלי ביצועים גבוהים עבור כוח רוח, משפרים את האמינות ומפחיתים את עלויות מחזור החיים במערכות אנרגיה נקייה.

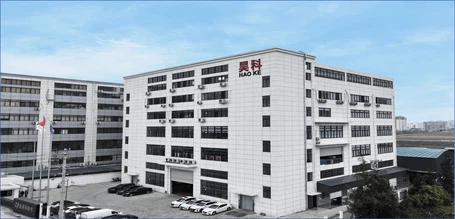

מי בוחר בנו

Haoke Electrical Co., Ltd. - השותף המהימן שלך בפתרונות קישוריות-איכותיים. כיצרנית מקצועית מובילה של מחברי חשמל פרימיום, Haoke Electrical מחויבת לספק פתרונות חיבור אמינים, חדשניים ומותאמים אישית עבור יישומים תעשייתיים מגוונים. עם צוות מחקר ופיתוח מיומן ביותר ומתקני ייצור-מתקדמים--מתקדמים, אנו מבטיחים ביצועי מוצר מעולים, עמידות ועמידה בתקני התעשייה העולמיים.

פתרון אחד-

צוות מקצועי

באיכות גבוהה

הסמכה מורשית

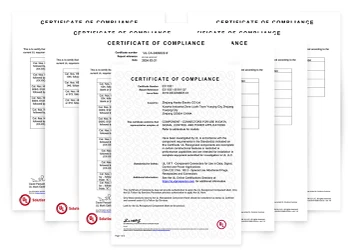

הסמכת UL

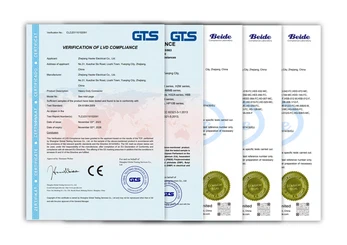

אימות של תאימות LVD

CE ו-UKCA

שאלות נפוצות

ש: איזו שיטת משלוח?

עבור דגימות או הזמנות קטנות סחורה, אנו מספקים לך אותו באקספרס.. עבור הזמנות רגילות, אנו יכולים לשלוח את הסחורה בדרך אוויר או ים לפי הצרכים שלך.

ש: אם יש בעיה באיכות המוצר, איך לפתור אותה?

אנו מספקים 12 חודשים אחריות, אם יש בעיה כלשהי באיכות, אנו נזכור את הסחורה ונחליף אותם בזמן.

ש: מהי איכות המוצרים שלך?

עברנו הסמכות CE, RoHS, CQC UL ואחרות, ועברנו את הסמכת מערכת ניהול האיכות ISO9001:2008. אנו שולטים בקפדנות באיכות המוצרים שלנו, למעשה, עם כמעט עשר שנות הניסיון שלנו בייצור, אנו נאבקים בבעיות איכות.

ש: האם הוא תומך בהעברה היברידית (כוח + אות + נתונים)?

בטח, יש לנו מבנה מסגרת ויכולים לבצע עיצוב מודולרי.
